Le cahier des charges
Définition
Qu'est-ce que c'est ?
Le cahier des charges (CDC) est un document contractuel à respecter lors d'un projet. Le cahier des charges permet au maître d'ouvrage de faire savoir au maître d'oeuvre ce qu'il attend de lui lors de la réalisation du projet, entraînant des pénalités en cas de non-respect.
Comment procéder ?
Il y a 4 phases
- Analyse du besoin
- Les différentes contraintes
- Analyse fonctionnelle de l'objet
- Critères et niveaux d'appréciation
Analyse du besoin
- A qui le produit rend-il service ?
- Sur quoi agit-il ?
- Dans quel but ?
Fonction principale du produit
Pour comprendre le besoin
Il faut répondre à la question suivante

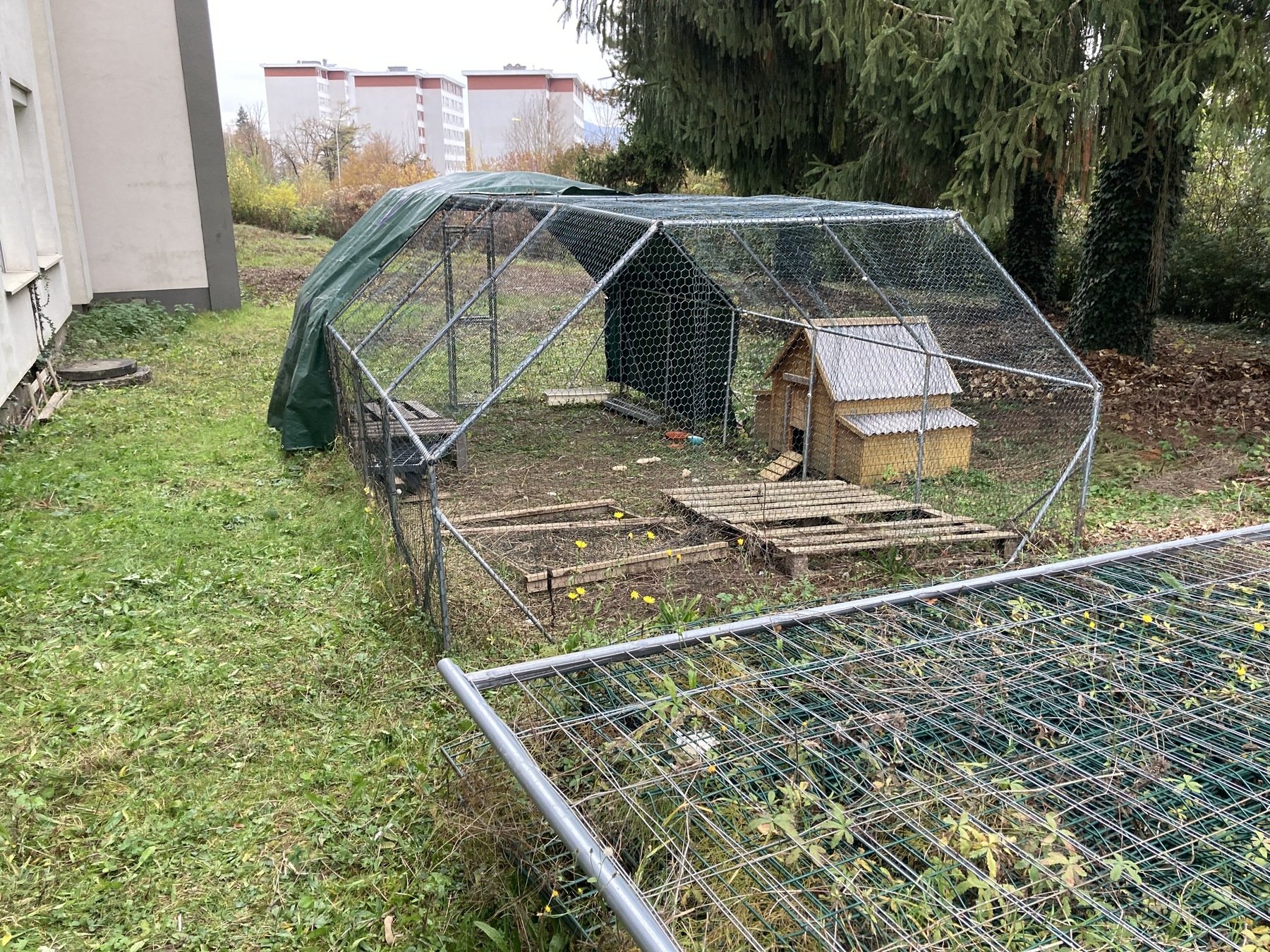

Quel est le besoin auquel doit répondre notre création de portail de poulailler ?
Analyse du besoin - bis
A qui le produit rend-il service ?
Sur quoi agit-il ?
Dans quel but ?
Au personnel du collège
Confort du personnel
Permettre au personnel de profiter d'un portail automatisé du poulailler
Contraintes à respecter
Environnement du produit
Un produit sera toujours utilisé dans un espace et un contexte particulier. Par exemple, une chambre s'il s'agit d'un bureau pour enfant, le type de terrain s'il s'agit d'une chaussure de sport.
Nous appellerons l'environnement du produit tous les éléments qui auront une influence sur l'objet. Ceux-ci peuvent être matériels (une table, un cartable, tout ce qui est palpable), ou immatériels (le goût de l'utilisateur, la mode, l'âge de l'utilisateur).
Contraintes liées à l'environnement
1. Contraintes de fonctionnement
- consommation d'énergie
- facilité de mise en oeuvre
- maintenance
Contraintes liées à l'environnement
2. Contraintes liées au milieu extérieur
- résistance aux éléments (eau, froid...)
- résistance aux autres objets
Contraintes liées à l'environnement

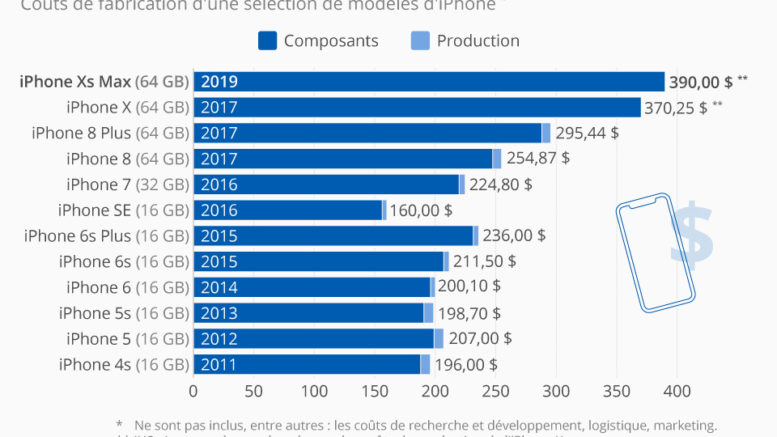

3. Contraintes économiques
- Coût de fabrication
- Coût de commercialisation
- Coût d'utilisation
Contraintes liées à l'environnement
4. Contraintes de sécurité
- Utilisation sans danger
Contraintes liées à l'environnement
5. Contraintes environnementales
- Respect du développement durable
(matériaux, durée de vie, recyclage)
Contraintes liées à l'environnement
Pour résumer
- Contraintes de fonctionnement
- Contraintes liées au milieu extérieur
- Contraintes économiques
- Contraintes de sécurité
- Contraintes environnementales
Contraintes liées à l'environnement - bis
Pour répondre à notre portail de poulailler automatisé
Contraintes de fonctionnement
Contraintes liées au milieu extérieur
Contraintes économiques
Contraintes de sécurité
Contraintes environnementales
Pas de modification des bâtiments
Doit résister aux changements de météo
Faible coût
Doit être sans danger pour les poules et les opérateurs
Doit être réaliser avec le plus de matériaux recyclés possible
Analyse fonctionnelle
A partir de la réflexion sur le besoin de l'objet et les contraintes qu'il doit respecter, nous allons maintenant définir la liste des fonctions que l'objet devra accomplir.
Cette étape, dans l'élaboration du cahier des charges est avant tout un exercice qui consiste à synthétiser (résumer et rédiger) ce qui a déjà été dit auparavant. Pour cela, nous emploierons un schéma que nous appellerons le « diagramme des fonctions de l'objet ».

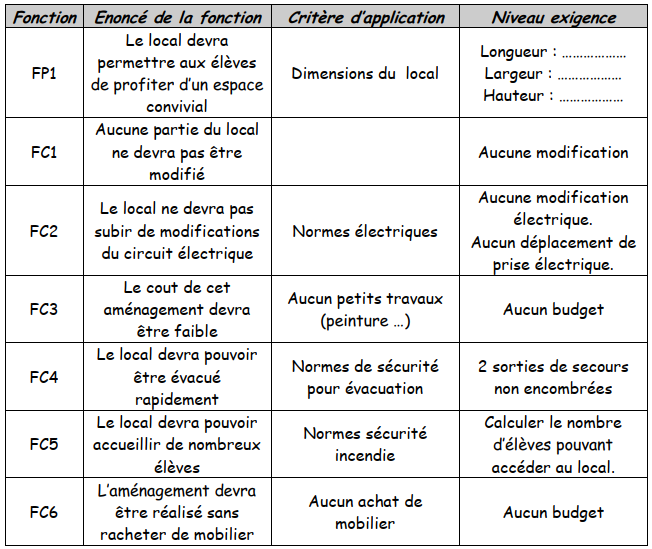

Critères d'appréciation
Caractéristique observable ou mesurable (dureté, dimension, masse, coût, etc...) qui permet de porter un jugement sur une fonction ou une contrainte
Critères d'appréciation - bis
Valeur d'un critère d'appréciation, c’est-à-dire la performance pour satisfaire une fonction ou respecter une contrainte. Si le critère est mesurable, le niveau est exprimé par une valeur dans une unité donnée, assortie parfois d'une tolérance.
Niveau d'un critère d'appréciation
Critères d'appréciation - bis
Niveau d'un critère d'appréciation
