SysML

Définition

Qu'est-ce que c'est ?

Systems Modeling Languages

Language de Modélisation des Systèmes

Liste des diagrammes

• Diagramme des exigences
• Diagramme des cas d'utilisation
• Diagramme de séquence
• Diagramme de définition de blocs / de contexte
• Diagramme des blocs internes
• Diagramme d'état
• Diagramme d'activité

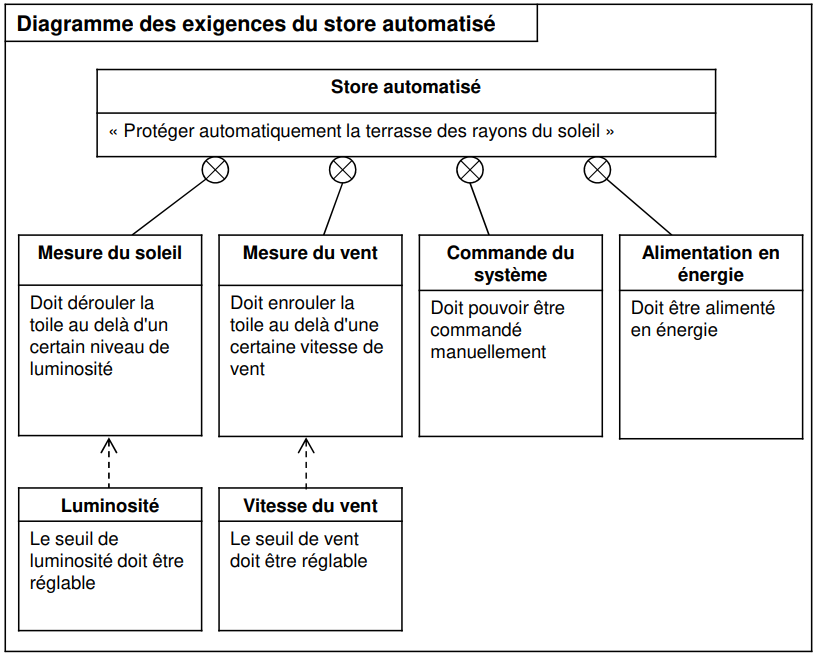

Diagramme des exigences

1. Premier rectangle : nom et exigence du système (mission principale)
2. Décomposition de mission principale en exigence unitaires. En précisant au dessus l'élément concerné
3. Pour chaque exigence unitaire : on peut ajouter
   1. des précisions
   2. des valeurs
   3. des données

Cahier des charges fonctionnel (le système doit...)

Diagramme des exigences

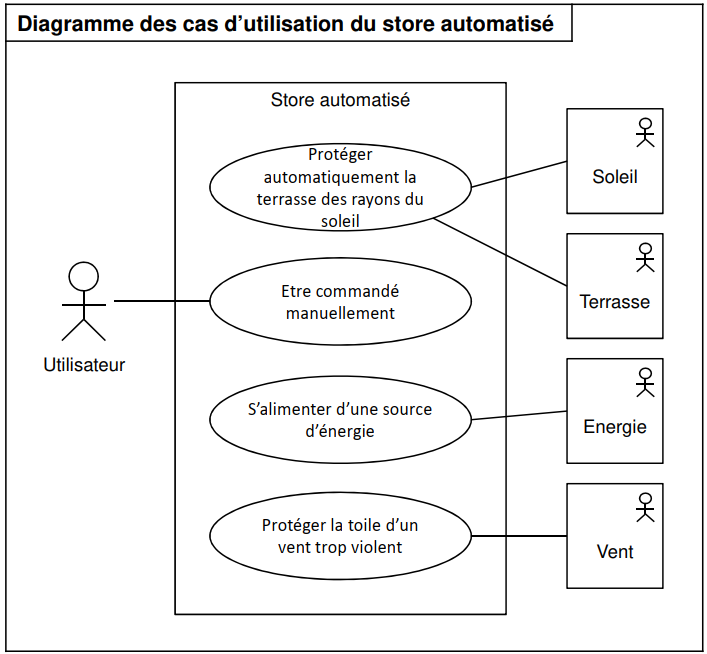

1. Grand rectangle = Frontière de l'objet
2. On place
   1. Gauche = acteur humains
   2. Droite = acteurs non humains
3. Ovales = actions réalisables par le système (sous forme de verbe à l'infinitif)

Services offerts par l'objet aux acteurs

ce que fait l'objet (et non ce que fait l'utilisateur)

Diagramme des cas d'utilisation

Diagramme des cas d'utilisation

Sources

• Pixabay
• Igor FERRIEU - 2018 CC-BY-SA
